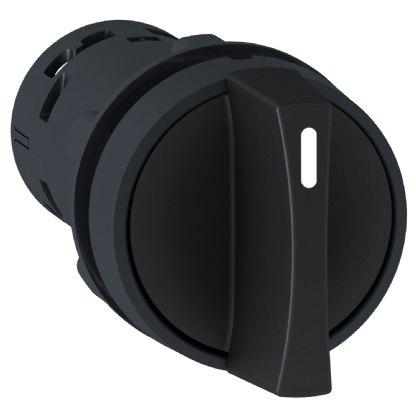

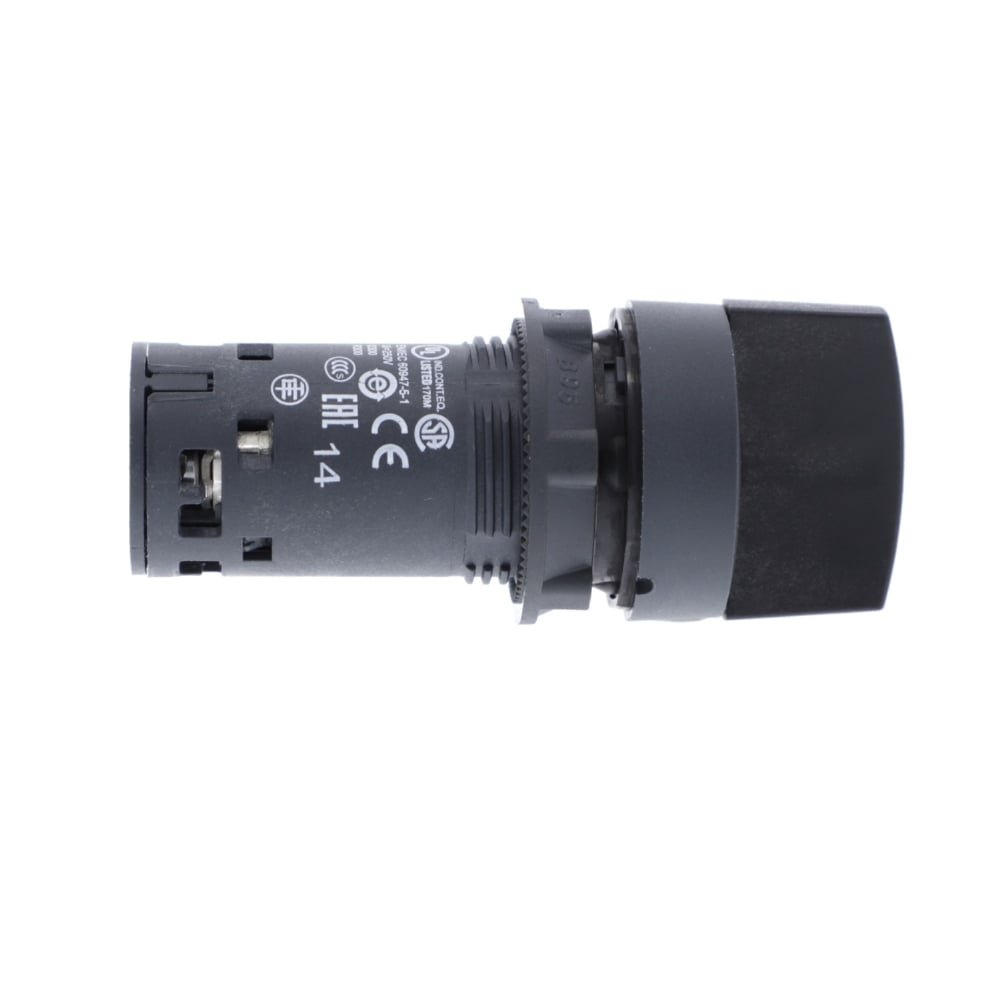

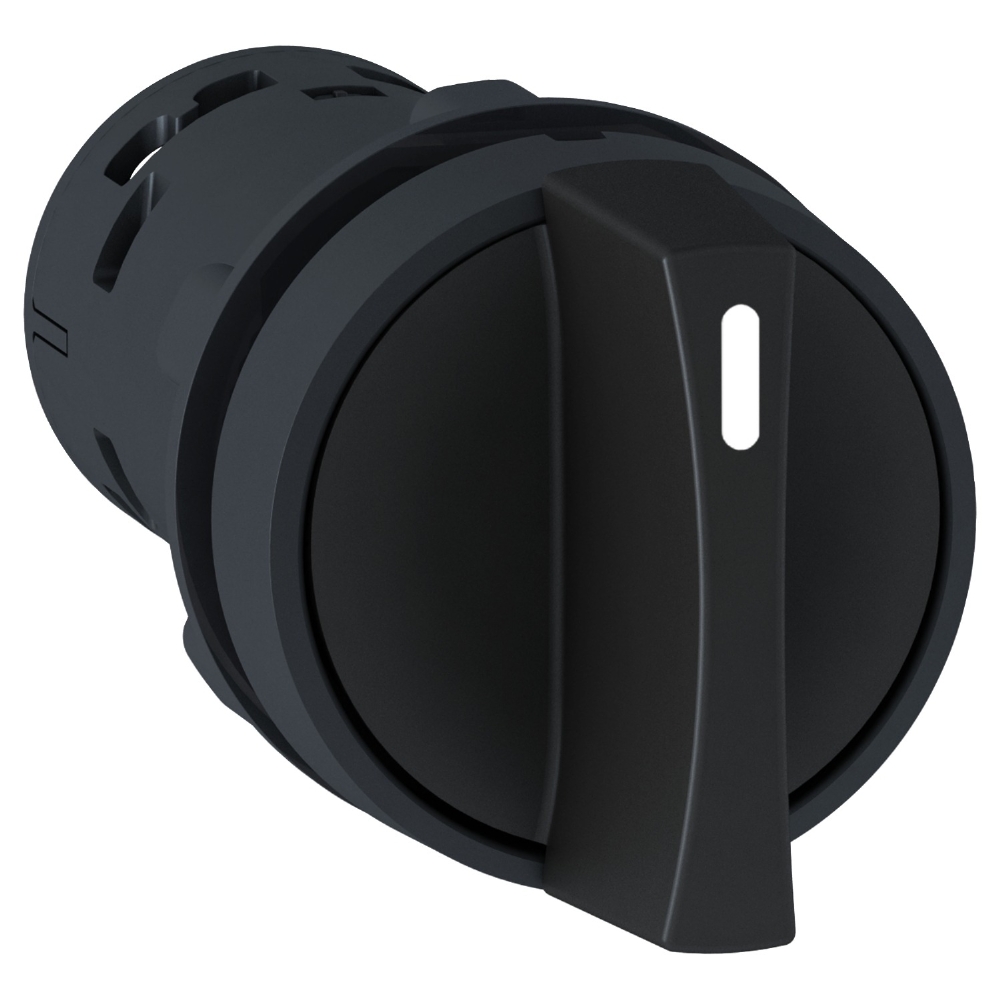

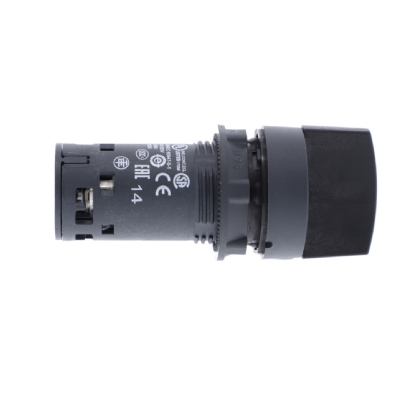

Características:

Tipo de produto ou componente:
Comutador

Nome abreviado do dispositivo:
XB7

Características Gerais:

• Diâmetro de montagem: 22 mm
• Quantidade indivisível de venda: 10
• Peso líquido: 0,026 kg
• Formato do cabeçote da unidade de sinalização: Redondo
• Tipo de acionamento: Posições fixas
• Característica do acionamento: Preto Manopla curta
• Informações de posição do acionamento: 2 Posições 90°

Complementar:

• Largura total CAD: 29 mm
• Altura total CAD: 29 mm
• Profundidade total CAD: 68,5 mm
• Descrição dos terminais ISO nº 1: (13-14)NA, (21-22)NA

Montagem do dispositivo:

• Modo de fixação: Porca de fixação: 2…2,4 N.m
• Centro de fixação:

  • = 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm

  • = 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm

Especificações Técnicas:

• Tipo e composição dos contatos: 1 NA + 1 NF
• Ruptura positiva: Com conforme IEC 60947-5-1, apêndice K
• Operação dos contatos: Abertura lenta
• Durabilidade mecânica: 300000 ciclos

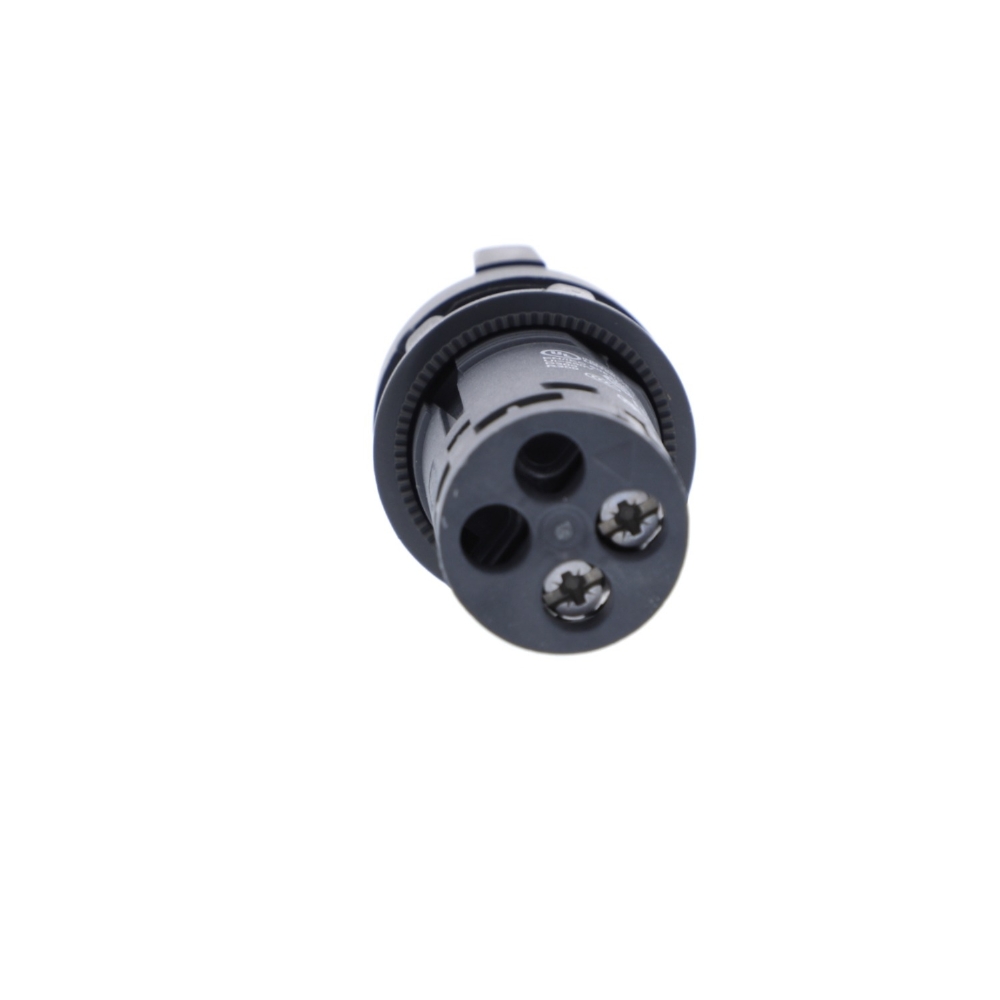

Conexões - Terminais:

• Terminais de parafuso: <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
• Terminais de parafuso: 1 x 0,34..0,2 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1

Especificações Elétricas:

• Proteção contra sobrecarga e curtos-circuitos: 4 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
• [Ui] Tensão nominal de isolação: 250 V (graus de poluição 3) conforme IEC 60947-1
• [Uimp] Tensão nominal suportável de impulso: 4 kV IEC 60947-1
• [Ie] Corrente nominal de operação: (Várias especificações mencionadas)

Normas:

• JIS C8201-5-1
• IEC 60947-1
• UL 508
• CSA C22.2 No 14
• IEC 60947-5-1
• JIS C8201-1

Condições Ambientais:

• Tratamento de proteção: TH
• Temperatura ambiente para armazenamento: -40…70 °C
• Temperatura ambiente para funcionamento: -25…70 °C

Certificações e Resistências:

• Classe de proteção contra choques elétricos: Classe II conforme IEC 61140
• Grau de proteção NEMA: NEMA 12 conforme UL 50 E, NEMA 3 conforme UL 50 E
• Resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
• Resistência ao choque: (Várias especificações mencionadas)
