aplicação de relé: Proteção do motor

compatibilidade do produto: LC1D09
LC1D32
LC1D38
LC1D12
LC1D18
LC1D25

tipo de rede: CC
CA

linha de ajuste de proteção térmica: 4…6 A

[Ui] tensão de isolamento nominal: Circuito de potência: 600 V para CSA
Circuito de potência: 600 V para UL
Circuito de potência: 690 V para IEC 60947-4-1

frequência da rede: 0..0,400 Hz

suporte de montagem: Placa, com acessórios específicos
Calha, com acessórios específicos
Com contator

limiar de disparo: 1,14 +/- 0,06 Ir para IEC 60947-4-1

[Ith] corrente térmica ao ar livre convencional: 5 A of circuito de sinalização

corrente admissível: 3 A a 120 V CA-15 of circuito de sinalização
0,22 A a 125 V CC-13 of circuito de sinalização

[Ue] tensão de operação nominal: 690 V CA 0..0,400 Hz

[Uimp] tensão suportável de impulso nominal: 6 kV

sensibilidade da falha de fase: Corrente de desarme de 130 % da Ir em duas fases, a última em 0

tipo de controle: Vermelho botão de pressão: Pare
Azul botão de pressão: reinicialização

conexões - terminais: Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1…2,5 mm² flexível sem ponta do cabo
Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1…2,5 mm² flexível com
Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1…2,5 mm² sólido sem ponta do cabo
Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1,5…10 mm² flexível sem ponta do cabo
Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1…4 mm² flexível com
Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1…6 mm² sólido sem ponta do cabo

Garantia: 90 dias

Marca: Schneider Electric

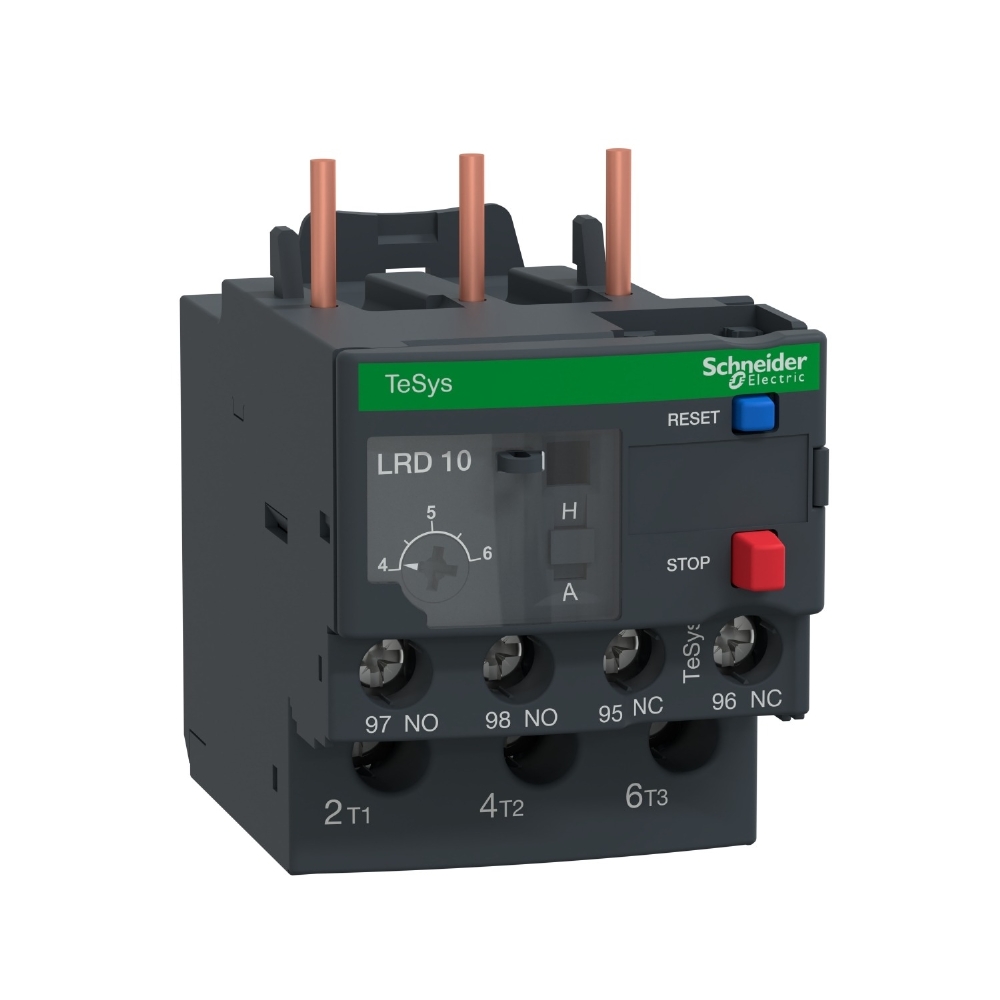

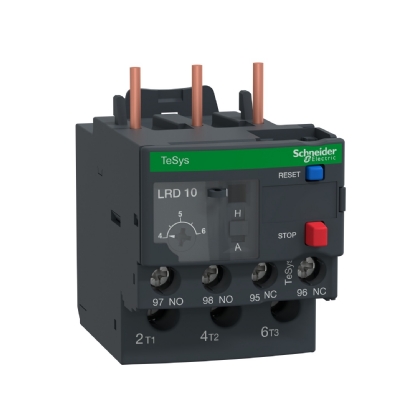

Produto: Relé Sobrecarga 4-6A - Schneider Electric

Embalagem: Pacote/Caixa

Acompanha embalagem: Sim

Conteúdo da embalagem: 1 Relé Sobrecarga 4-6A - Schneider Electric
