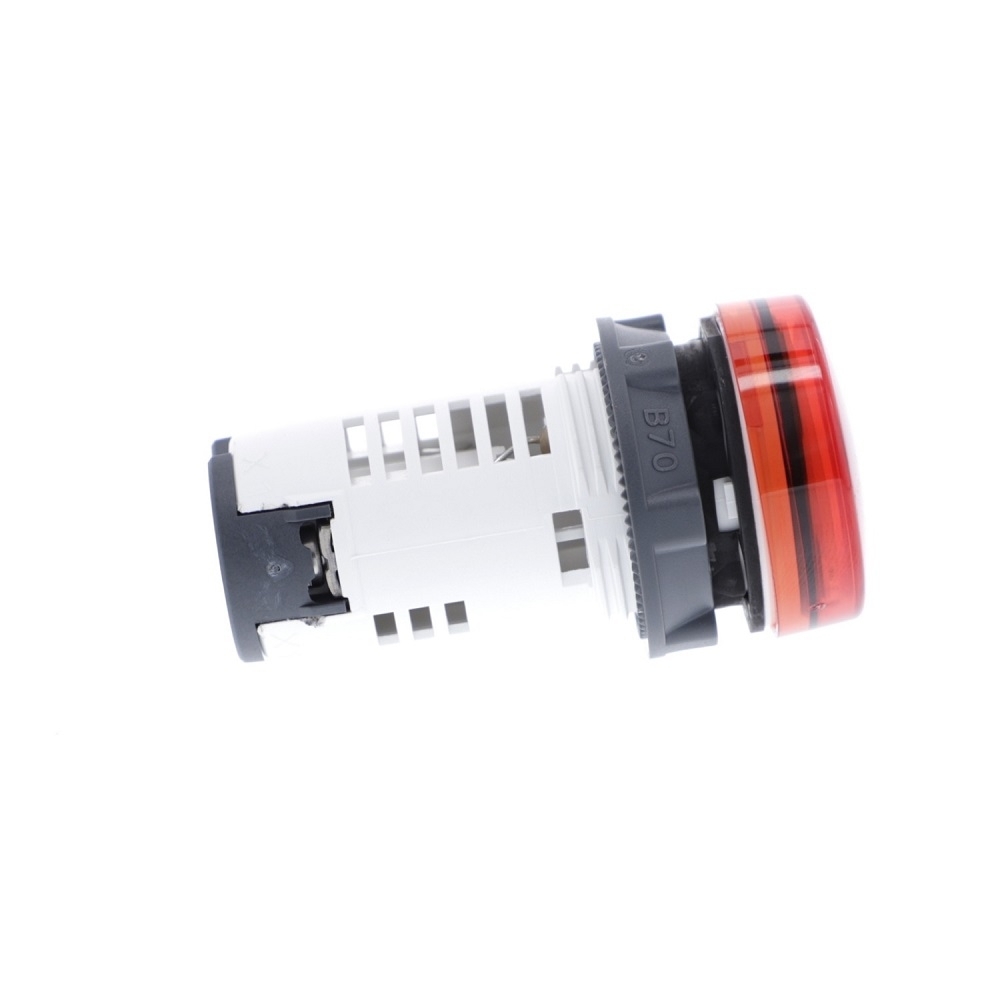

Características:

Tipo de produto ou componente

• Sinalizador

Características Gerais

• Nome abreviado do dispositivo: XB7
• Diâmetro de montagem: 22 mm
• Quantidade indivisível de venda: 10
• Apresentação do dispositivo: Produto monobloco
• Formato do cabeçote da unidade de sinalização: Redondo
• Cor da pastilha ou da lente: Vermelho
• Fonte de luz: LED
• Base da lâmpada: LED integral
• Tensão nominal de alimentação [Us]: 24 V CA/CC 50/60 Hz

Dimensões

• Altura: 29 mm
• Largura: 29 mm
• Profundidade: 54 mm

Montagem e Instalação

• Montagem do dispositivo:
  • Furo de fixação - diâmetro: 22,5 mm 22.3 +0.4/0 conforme IEC 60947-5-1
  • Centro de fixação:

    • = 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm

    • = 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm

• Modo de fixação: Porca de fixação abaixo do cabeçote: 2…2,4 N.m

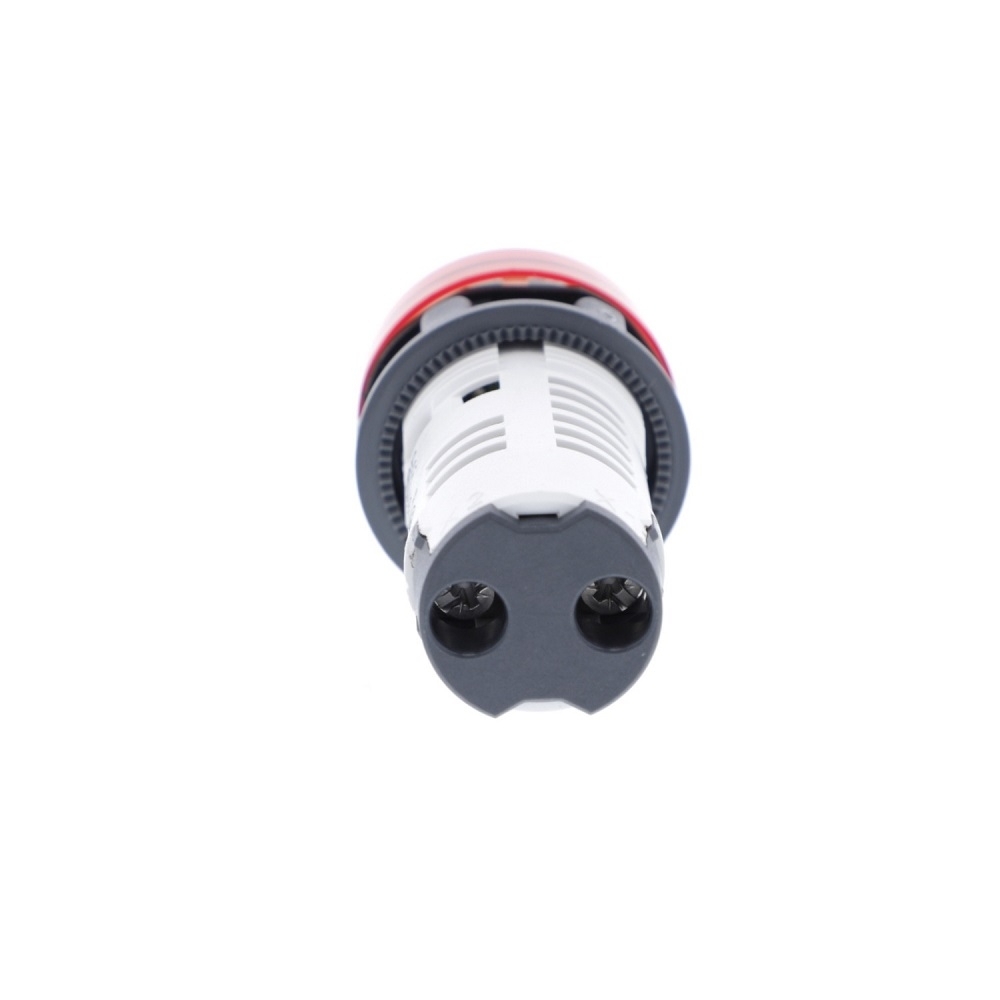

• Conexões - terminais:
  • Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
  • Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1
• Torque de aperto: 0,8…1,2 N.m conforme IEC 60947-1
• Formato da cabeça do parafuso:
  • Cruzado compatível com JIS Nº 1 chave de fendas
  • Cruzado compatível com Philips Nº 1 chave de fendas
  • Cruzado compatível com pozidriv Nº 1 chave de fendas
  • Com slots compatível com Plano de Ø 4 mm chave de fendas
  • Com slots compatível com Plano de Ø 5,5 mm chave de fendas

Especificações Elétricas

• [Ui] tensão nominal de isolação: 250 V (graus de poluição 3) conforme IEC 60947-1
• [Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-1
• Tipo de sinalização: Contínuo
• Limites de tensão de alimentação:
  • 19,2…30 V CC
  • 21,6…26,4 V CA
• Consumo de corrente: 20...27 mA
• Vida útil: 70000 H Com tensão nominal e 25 °C

Ambiente

• Tratamento de proteção: TH
• Temperatura ambiente para armazenamento: -40…70 °C
• Temperatura ambiente para funcionamento: -25…70 °C
• Categoria de sobretensão: Classe II conforme IEC 60536
• Grau de proteção IP:
  • IP20 conforme IEC 60529 (Face traseira)
  • IP65 conforme IEC 60529 (Face frontal)
• Grau de proteção NEMA:
  • NEMA 4 conforme UL 50 E
  • NEMA 12 conforme UL 50 E

Normas

• JIS C8201-5-1
• UL 508
• IEC 60947-5-1
• CSA C22.2 No 14
• IEC 60947-1
• JIS C8201-1

Resistência e Durabilidade

• Resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
• Resistência ao choque: 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27

Compatibilidade Eletromagnética

• Emissão por campo perturbador Classe B conforming to IEC 55011

Informações Adicionais do Produto

Voltagem/Tensão Elétrica: 24V
